VT400M限流孔板-多級

上架時間：2019-01-09 21:26
訂購熱線： 18840456218
參數描述

VT400M限流孔板-多級 如果差壓值較大，在某一個階段將會產生音速流，那么節流孔板就需要采用復雜的設計。這種情況的解決方式是采用多級的方式來分散差壓值，從而避免上述因素可

 在線咨詢

VT400M限流孔板-多級
如果差壓值較大，在某一個階段將會產生音速流，那么節流孔板就需要采用復雜的設計。這種情況的解決方式是采用多級的方式來分散差壓值，從而避免上述因素可能導致的問題。該方案被稱為多級節流孔板。
VT400M多級限流孔板的作用
• 防止氣穴及閃蒸
• 防止氣體阻塞流產生
• 消除過大噪聲/振動
VT400M多級限流孔板組件應用原理
單一限流孔板作用
流體流經限流孔板的縮徑孔時會產生永久壓力損失，所以限流孔板通常被用于在氣體及液體流動管路中降低壓力。在考慮進所有相關過程及流體條件參數后，準確計算孔板開孔尺寸來保證產生的壓降精確。
多級限流孔板組合在液體流管路中要求的壓降特別大的場合，需要使用多級限流孔板組合，以在同時防止如氣穴、閃蒸、高噪聲和振動的同時獲得所需要的壓降。
氣穴(Cavitation)
當液體通過限流孔板后液體內部壓力降低到低于該液體的蒸汽壓，這時會產生蒸汽泡，從而發生氣穴現象，氣穴是一種潛在的破壞和侵蝕因素。
閃蒸(Flashing)
閃蒸是與氣穴相似的現象，唯一的不同是閃蒸發生時過程壓力不能夠得到充分恢復，所以不能夠消除所產生氣泡，從而造成孔板下游為兩相流—液體及氣體。蒸汽流中的高速液體微滴沖擊會對管件、閥門及其他儀表造成侵蝕。
氣體阻塞流(Choked Flow in Gases)
氣體阻塞流，也叫臨界流，發生在通過單一限流孔板時壓力降過大的場合。當下游壓力低于上游壓力的52.8%時，經過孔板開孔處的流體速度會達到音速，所以在這一點上，無論是通過增加上游壓力或者降低下游壓力都不能進一步增加流經該開孔的流量。多級限流孔板組件可以分級降低壓力以防止阻塞流的發生。
VT400M多級限流孔板組件結構型式

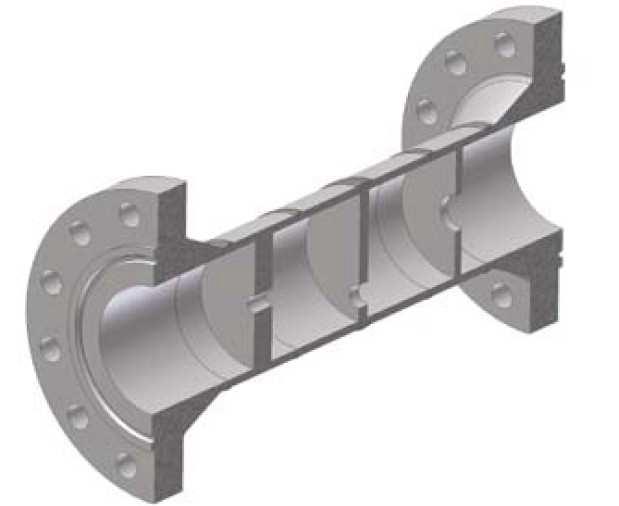

多級孔板組件的結構如圖所示，單一孔板板體嵌入式焊接在多級孔板的管段上，焊接后每個板體的間距通常為1倍管段直徑。因?yàn)槎鄠€(gè)限流孔板的開孔計算時是根據壓降要求上游壓力是依次遞減的，開孔和對應的厚度均不相同，在焊接管段上沿著流量方向依次分布。

多級限流孔板組件與現有客戶端管道的過程連接可以是標準的過程法蘭或者是加工成適于對焊焊接的坡口形式。具體形式根據壓力等級以及客戶現場安裝要求確定。
級數確定及多級限流孔板開孔尺寸計算
（1）氣體、蒸汽
為了避免使用限流孔板的管路出現阻塞流，限流孔板后壓力P2不能小于板前壓力（P1）的52.8%，即P2>0.528P1，因此當P2<0.528P1時，不能用單級，要選擇多級，其級數要保證每級后壓力大于孔板前壓力的52.8%。具體限流孔板的級數要根據管道及流體參數，壓降要求，在綜合考慮選擇合適的壓降比例P2/P1（通常留有合適余量），并兼顧成本等因素后最終確定。
（2）液體
在確保不產生氣穴及閃蒸的前提下，如液體壓降小于或等于2.5MPa時，選擇單級孔板；當液體壓降大于2.5Mpa時，選擇多級孔板，且使每塊孔板的壓降小于2.5MPa. 具體限流孔板的級數要根據管道及流體參數，壓降要求，在綜合考慮選擇合適的壓降比例P2/P1（通常留有合適余量），并兼顧成本等因素后最終確定。限流孔板厚度取決于管徑大小和差壓大小，其厚度應足以防止孔板在操作條件下的彎曲，具體最小厚度由軟件計算得出，也可以根據客戶要求定制。
可以根據客戶要求提供多級限流孔板開孔尺寸計算書。
