當前位置：主頁 > 產品展示 > 儀表閥及其他儀表連接件 > 閥組

共面差壓變送器三閥組 VTF3

上架時間：2019-09-04 21:39
訂購熱線： 18840456218
參數描述

法蘭式三閥組 VTF3 VTF3法蘭式三閥組的應用三閥組用于和傳統法蘭式差壓變送器直接安裝，也可以通過長螺栓與帶共面法蘭的3051CD等差壓變送器直接安裝。三閥組有板式（W 式）、法蘭管

共面差壓變送器三閥組 VTF3
VTF3共面三閥組的應用
三閥組用于和傳統法蘭式差壓變送器直接安裝，也可以通過長螺栓與帶共面法蘭的3051CD等差壓變送器直接安裝。三閥組有板式（W 式）、法蘭管道式（T 式）及法蘭－法蘭式（H 式）三種。三閥組儀表接口（出口）的中心距為54mm，直接與差壓變送器的高低壓接口相連，使用O 型環通過螺栓壓緊密封。兩個與過程端相連的截止閥用來截?cái)噙^程流體與儀表的連接，一個平衡閥在兩截止閥中間，用來平衡高低壓腔室，以方便對差壓變送器進行調零。在儀表接口及兩個截止閥之間的兩個泄放堵頭（可選）用來排污及校驗用途。W 式及T 式三閥組的過程連接為1/2-14NPT 內螺紋，H式三閥組的過程接口為固定螺栓54X41mm 的傳統法蘭。

VTF3共面三閥組結構組成
二閥組主要由閥體、閥芯、閥桿、填料、閥帽、泄放堵頭組成。
其中閥體閥桿閥帽及堵頭的材質有304不銹鋼、316不銹鋼、哈氏合金（HC-276）、蒙乃爾（Monel）材質可選，也可根據客戶需求定制其他特殊材質；
密封填料材質默認為特氟龍（PTFE），必要時根據閥組使用的壓力溫度選擇合適填料。
閥芯默認材質為不銹鋼或者與閥體相同的其他材質。

VTF3三閥組包括兩個截止閥和一個平衡閥，作用方式如下：

VTF3法蘭式三閥組形式和安裝接口

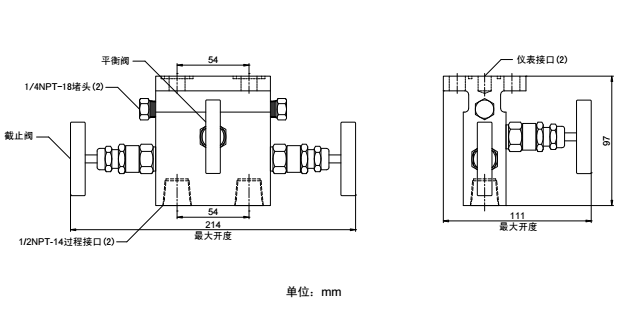

T型法蘭式三閥組

T型三閥組

W型法蘭式三閥組

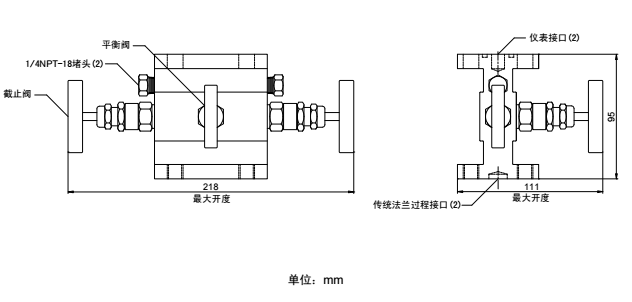

H型法蘭式三閥組

W 式及T 式三閥組的過程連接為1/2-14NPT 內螺紋，H式三閥組的過程接口為固定螺栓54X41mm 的傳統法蘭。
VTF3式二閥組性能特點及質量保證

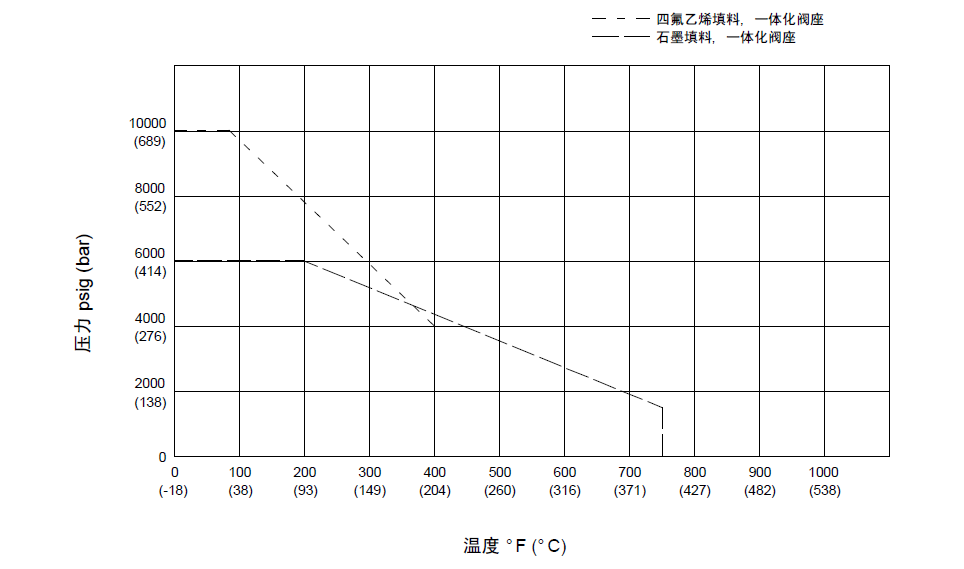

1. 密封填料壓力溫度曲線

2. 性能測試
A.對進廠原材料進行材質成分光譜分析，并根據客戶要求提供材質分析報告；
B.出廠閥組均進行嚴密性試驗和耐壓測試，并提根據客戶要求提供耐壓試驗報告；
3. 質保承諾：我們?cè)诖肃嵵爻兄Z，在正常使用情況下質保期為12個月，如發現泄露，免費為客戶更換。
