天然氣計量五閥組 VTN5
VTN5天然氣計量五閥組的應用
用于和傳統法蘭式差壓變送器直接安裝，也可以通過長螺栓與帶共面法蘭的3051CD差壓變送器直接安裝。天然氣計量五閥組有法蘭管道式（T 式）及法蘭－法蘭式（H 式）兩種。天然氣計量五閥組儀表接口（出口）的中心距為54mm，直接與差壓變送器的高低壓接口相連，使用O 型環通過螺栓壓緊密封。兩個與過程端相連的截止閥用來截斷過程流體與儀表的連接，與三閥組相比個平衡閥在兩截止閥中間多了一個平衡閥，有兩個平衡，既能用來平衡高低壓腔室，以方便對差壓變送器進行調零，又能進一步保證高低壓腔室之間的隔離性，以保證差壓測量值的精確性。左右兩側各有一個1/4NPT 內螺紋的測試校驗口。兩平衡閥中間的排污閥能夠方便可控的進行排污。
VTN5天然氣計量五閥組的結構組成
二閥組主要由閥體、閥芯、閥桿、填料、閥帽、泄放堵頭組成。
其中閥體閥桿閥帽及堵頭的材質有304不銹鋼、316不銹鋼、哈氏合金（HC-276）、蒙乃爾（Monel）材質可選，也可根據客戶需求定制其他特殊材質；
密封填料材質默認為特氟龍（PTFE），必要時根據閥組使用的壓力溫度選擇合適填料。
閥芯默認材質為不銹鋼或者與閥體相同的其他材質。

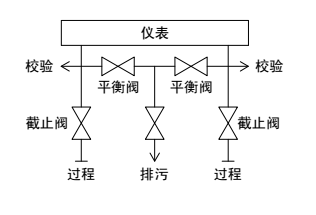

VTN5天然氣計量五閥組由三個截止閥、兩個平衡閥組成，其作用形式如下：
VTN5天然氣計量五閥組的形式和安裝接口
T型天然氣計量五閥組
H型天然氣計量五閥組
T式五閥組為法蘭-螺紋連接，過程接口為1/2-14NPT內螺紋連接。
H式法蘭-法蘭連接，法連中心距為54mm.
VTN5天然氣計量五閥組性能及品質

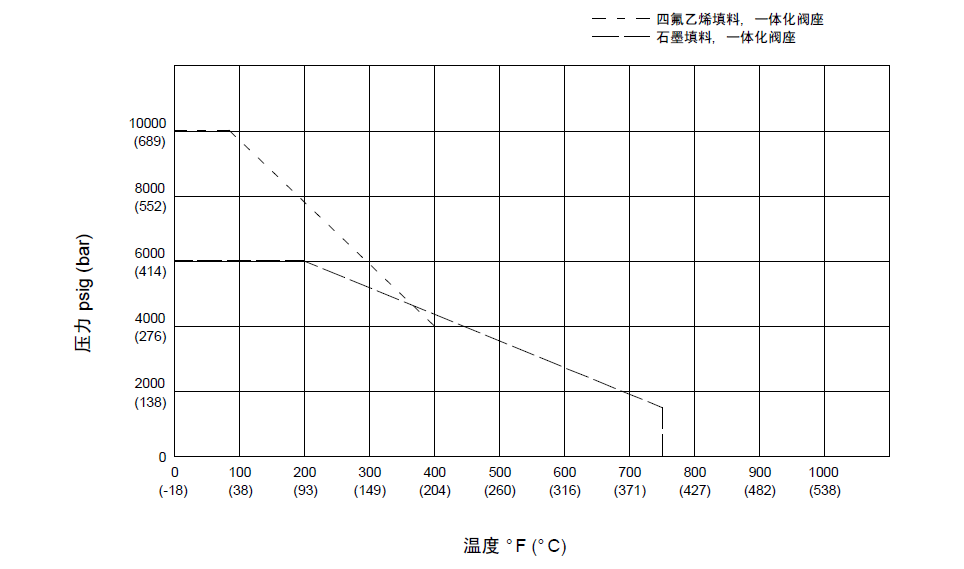

1. 密封填料壓力溫度曲線
2. 性能測試
A.對進廠原材料進行材質成分光譜分析，并根據客戶要求提供材質分析報告；
B.出廠閥組均進行嚴密性試驗和耐壓測試，并提根據客戶要求提供耐壓試驗報告；
3. 質保承諾：我們在此鄭重承諾，在正常使用情況下質保期為12個月，如發現泄露，免費為客戶更換。
