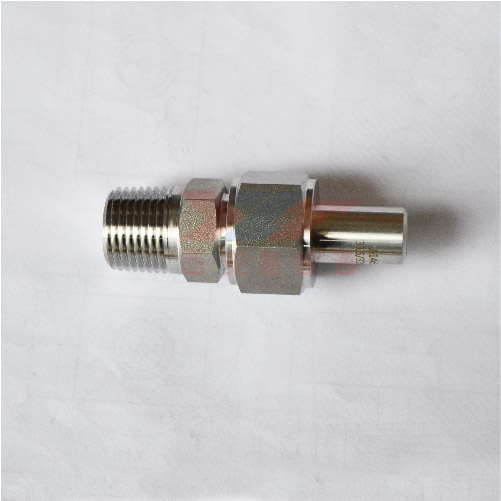

儀表活接頭壓力表活接轉換接頭VT-HJ

上架時間：2019-04-25 22:42
訂購熱線： 18840456218
參數描述

儀表活接頭壓力表活接轉換接頭 VT-HJ 材質：碳鋼、304不銹鋼、316不銹鋼、以及其他客戶指定材質；主要用于連接壓力表、壓力開關、壓力變送器等與管線之間的連接；與儀表鏈接：

儀表活接頭壓力表活接轉換接頭 VT-HJ

材質：碳鋼、304不銹鋼、316不銹鋼、以及其他客戶指定材質；

主要用于連接壓力表、壓力開關、壓力變送器等與管線之間的連接；

與儀表鏈接：1/2-14NPT外螺紋、1/4-18NPT外螺紋、3/4-14外螺紋以及其他定制形式；

與管線連接：公制φ12、φ14、φ16、φ18、φ22或其他客戶指定規格；

VT-HJ儀表活接頭溫度壓力等級
按照密封墊片的材質
PTFE
10000 psi @ 85°F (689 bar @ 29°C)
4000 psi @ 400°F (276 bar @ 204°C)
石墨
6000 psi @ 200°F (414 bar @ 93°C)
1500 psi @ 750°F (103 bar @ 399°C)

西安易智通生產的螺紋活套焊接式管接頭用于將儀表和引壓管相連接，這些儀表需要將過程壓力引導至儀表傳感器來正常運作，具體包括壓力/差壓表，壓力/差壓變送器，壓力/差壓開關等。
VT-HJ系列螺紋活套焊接式管接頭由接頭體，鎖緊螺帽和焊接接管三個組件構成。接頭體通常一段為與儀表接口連接的外螺紋，通常為NPT錐螺紋，一端為與鎖緊螺帽連接的平螺紋，該平螺紋側具有適合平墊密封的密封端面；
焊接接管一端為與引壓管/過程管焊接，焊接形式可以為對焊或者承插焊，另一端為可插嵌到鎖緊螺帽臺階的凸臺密封面；密封墊片安裝在接頭體平螺紋側密封面和接管密封凸面之間，墊片材質PTFE，石墨或者紫銅等可選。
安裝時通常將接頭體螺紋與壓力儀表的螺紋接口相連，然后將引壓管/過程管與套插進鎖緊螺帽后的焊接接管對焊或者承插焊在一起，最后放入密封墊片通過擰緊鎖緊螺帽實現接頭體平螺紋側密封面與接管凸臺密封面的過程密封。
由于該三件式設計，插嵌到接管凸臺密封面的鎖緊螺帽可以自由轉動，從而使得儀表徑向方位不便的情況下可以旋轉鎖緊螺帽壓緊墊片可以實現過程密封，所以這種接頭尤其適用于對儀表現場顯示方位有要求的場合（如面板安裝等）。同樣的原因，該種三件式設計的接頭拆卸也十分方便，可以方便的移除儀表以及更換墊片。

西安易智通-儀表活接頭訂貨指南：
VT-HJ-材質/儀表連接螺紋/工藝端連接/墊片材質（根據介質溫度選擇）/其他要求。
